BMC FATIH 280
Grup Adı/Group Name :
Fren sistemi / Brake system
Komple Adı/Assy Name :

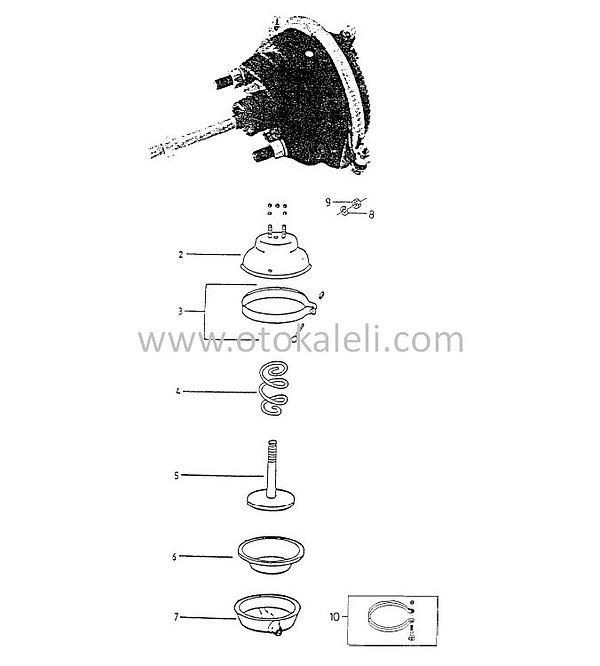

1.& 2.dingil fren körüğü / 1st.& 2nd.axle brake chamber
5K14101H
SEKIL/FIG | PARCA KODU / PART CODE | PARCA ADI | PART NAME | MIKTAR / QTY. | ACIKLAMA / REMARK |
|---|---|---|---|---|---|
1 | 5K18054 | Dingil fren körüğü-KMPL.Sağ | Brake chamber-ASSY.RH | 1 | |
1 | 5K18048 | Dingil fren körüğü-KMPL.Sol | Brake chamber-ASSY.LH | 1 | |
2 | 9P901239 | Gövde-KMPL-Ön ding.fren körüğü | Body-ASSY-Front ax.brake cham. | 1 | |
3 | 9P901204 | Kelepçe, ön ding.fren körüğü | Clamp-Front axle brake chamber | 1 | |
4 | 9P901207 | Yay geri get-Ön ding.fren kör. | Spring,return-Front axle brake | 1 | |
5 | 9P901242 | Flanş-KMPL-Ön ding.fren körüğü | Flange-ASSY-Front axl.br.cham. | 1 | |
6 | 5K14267 | Diyafram-Ön ding.fren körüğü | Diaph-Front axle brake chamber | 1 | |
7 | 9P901243 | Kapak-KMPL-Ön ding.fren körüğü | Cover-ASSY-Front axl.brake ch. | 1 | |
8 | WL116002 | Yaylı rondela | Washer, spring | 4 | |
9 | 955805 | Somun | Nut | 4 | |
10 | 9P907688 | Çiftli kelepçe takımı-Set | Double clamp kit | 2 |
Önceki Sayfa/ Previous Page
Sonraki Sayfa/ Next Page
Sayfa/Page
111
